في جوهره، المادة الفعالة في ليزر Nd:YAG هي مركب مصمم بعناية. يتكون المكون "النشط" الحقيقي من أيونات النيوديميوم (Nd)، وهي المسؤولة عن إنتاج ضوء الليزر. هذه الأيونات مغروسة داخل بلورة مضيفة أكبر وشفافة من الإيتريوم والألومنيوم والجارنيت (YAG)، والتي توفر البيئة الهيكلية والبصرية اللازمة.
الخلاصة الرئيسية ليست مجرد اسم مادة، بل هي شراكة وظيفية. يعمل ليزر Nd:YAG بسبب التآزر بين "مادة منشطة" باعثة للضوء (النيوديميوم) وبلورة "مضيفة" مستقرة (YAG) تحتفظ بها في التكوين المثالي.
تشريح بلورة ليزر Nd:YAG
لفهم المادة الفعالة حقًا، يجب أن ننظر إلى مكونيها المميزين والأدوار التي يلعبانها. يصف اسم "Nd:YAG" نفسه هذه العلاقة: النيوديميوم في الإيتريوم والألومنيوم والجارنيت.
البلورة المضيفة: الإيتريوم والألومنيوم والجارنيت (YAG)
YAG هي بلورة اصطناعية، وليست معدنًا طبيعيًا. فكر فيها كالسقالات الأساسية لليزر.
وظيفتها الأساسية هي توفير بيئة مستقرة ومنظمة ونقية بصريًا لأيونات النيوديميوم. إنها لا تنتج الضوء بنفسها.
تم اختيار هذه المادة لخصائصها الاستثنائية: فهي صلبة جدًا، ولها موصلية حرارية عالية لتبديد الحرارة الزائدة، وشفافة لكل من ضوء الضخ وضوء الليزر المتولد.
الأيون النشط: النيوديميوم (Nd)
النيوديميوم هو العنصر الذي يقوم بالفعل بعملية "الليزر". إنه محرك النظام.
يتم إدخال أيونات Nd هذه عمدًا في بلورة YAG كشوائب، وهي عملية تعرف باسم التطعيم.
عندما يتم تنشيطها بواسطة مصدر طاقة خارجي (مثل مصباح فلاش أو صمام ليزر ثنائي)، تقفز الإلكترونات في أيونات النيوديميوم إلى حالة طاقة أعلى. عندما تعود إلى حالتها الأصلية، فإنها تطلق تلك الطاقة كفوتونات ذات طول موجي محدد جدًا - الأكثر شيوعًا هو 1064 نانومتر.
كيف يعملان معًا: عملية التطعيم
أثناء تصنيع البلورة، يتم استبدال نسبة صغيرة (عادة حوالي 1%) من أيونات الإيتريوم في الشبكة البلورية لـ YAG بأيونات النيوديميوم.
يضع هذا الاستبدال الدقيق أيونات Nd النشطة في هيكل موحد وصلب. هذا الترتيب حاسم لإنتاج شعاع ليزر مستقر وعالي الجودة.
بدون البلورة المضيفة YAG، لن يكون لأيونات النيوديميوم البيئة المستقرة اللازمة لإنتاج الليزر بكفاءة. وبدون مادة التطعيم النيوديميوم، ستكون بلورة YAG مجرد كتلة شفافة.
لماذا هذا المزيج فعال للغاية
ظل اقتران Nd و YAG معيارًا في ليزرات الحالة الصلبة لعقود بسبب تقارب فريد من الخصائص المفيدة.
نظام الطاقة ذو المستويات الأربعة
تخلق مستويات الطاقة الإلكترونية للنيوديميوم داخل البلورة المضيفة YAG نظام ليزر فعال للغاية ذو أربعة مستويات.
ببساطة، هذا الهيكل يجعل تحقيق "انعكاس التعداد" - وهو الشرط الذي يكون فيه عدد الأيونات في حالة الإثارة أكبر من الحالة الأرضية - أسهل بكثير، وهو أمر مطلوب لبدء عملية الليزر.
تعني هذه الكفاءة أن ليزرات Nd:YAG يمكن أن تعمل بشكل مستمر بطاقة إدخال أقل مقارنة بالتصاميم الأخرى، مثل ليزرات المستويات الثلاثة.
خصائص حرارية وميكانيكية فائقة
توليد الليزر عملية غير فعالة تولد حرارة زائدة كبيرة. تسمح الموصلية الحرارية العالية لبلورة YAG بسحب هذه الحرارة بعيدًا عن اللب، مما يمنع التلف.
كما أن صلابتها الميكانيكية تجعلها متينة ومقاومة للإجهادات الفيزيائية التي تنطوي عليها عملية الليزر عالية الطاقة.
تعدد استخدامات الطول الموجي
الخرج الأساسي لليزر Nd:YAG البالغ 1064 نانومتر يقع في طيف الأشعة تحت الحمراء، وهو فعال للغاية في معالجة المواد الصناعية مثل القطع واللحام.
علاوة على ذلك، يمكن تعديل هذا الطول الموجي بكفاءة باستخدام بصريات ثانوية لإنتاج ألوان أخرى، مثل الضوء الأخضر (532 نانومتر) للإجراءات الطبية أو الضوء فوق البنفسجي للتشغيل الدقيق بالميكرون.
فهم المفاضلات
على الرغم من استخدامه الواسع، فإن نظام Nd:YAG ليس بدون قيود. الاعتراف بها هو مفتاح فهم مكانته بين تقنيات الليزر الأخرى.
التكلفة وتعقيد التصنيع
تنمو كرات YAG البلورية الواحدة الكبيرة والكاملة بصريًا عملية بطيئة ومستهلكة للطاقة ومكلفة. يمكن أن تؤدي أي عيوب في البلورة إلى تدهور أداء الليزر بشكل خطير.
توليد الحرارة الكامن
يُفقد فرق الطاقة بين فوتونات الضخ وفوتونات الليزر المنبعثة كحرارة مباشرة داخل البلورة. هذا "الخلل الكمي" هو حد أساسي للكفاءة ويتطلب أنظمة تبريد قوية للموديلات عالية الطاقة.
المنافسة من ليزرات الألياف
في السنوات الأخيرة، أصبحت ليزر الألياف المطعم بالإيتربيوم منافسًا رئيسيًا، خاصة في القطع واللحام الصناعي. غالبًا ما توفر ليزرات الألياف جودة شعاع أفضل، وكفاءة كهربائية أعلى، وتبريدًا أبسط، على الرغم من أن Nd:YAG لا يزال مهيمنًا في التطبيقات التي تتطلب طاقة نبضية عالية.
تطبيق هذه المعرفة
يكون فهمك للمادة الفعالة في Nd:YAG أكثر فائدة عند وضعه في سياق هدف محدد.
- إذا كان تركيزك الأساسي هو علم المواد: المفتاح هو تفاعل المضيف والمادة المنشطة، حيث تحدد خصائص الشبكة البلورية لـ YAG أداء أيونات Nd المدمجة.
- إذا كان تركيزك الأساسي هو تطبيقات الليزر: المفتاح هو أن نظام Nd:YAG هو مصدر موثوق للطاقة بالأشعة تحت الحمراء عالية الطاقة بطول موجي 1064 نانومتر، وهو مثالي للمعالجة الحرارية ويمكن تحويله إلى أطوال موجية أخرى مفيدة.
- إذا كان تركيزك الأساسي هو الفيزياء الأساسية: المفتاح هو التعرف على Nd:YAG كمثال كلاسيكي وفعال للغاية لنظام ليزر ذي أربعة مستويات وحالة صلبة.
فهم هذه الشراكة الأساسية بين الأيون النشط ومضيفه البلوري هو مفتاح إتقان مبادئ ليزرات الحالة الصلبة الحديثة.
جدول الملخص:
| المكون | الدور | الخاصية الرئيسية |
|---|---|---|
| أيونات النيوديميوم (Nd) | الوسط الليزري النشط | يبعث الضوء عند 1064 نانومتر عند تنشيطه |
| الإيتريوم والألومنيوم والجارنيت (YAG) | البلورة المضيفة | يوفر هيكلًا مستقرًا ومتينًا وموصلًا حراريًا |
| المزيج (Nd:YAG) | المادة الفعالة الكاملة | يمكّن نظام ليزر فعال ذو أربعة مستويات للتطبيقات عالية الطاقة |
هل أنت مستعد لدمج تقنية Nd:YAG الاحترافية؟
تتخصص BELIS في توفير معدات التجميل الطبية المتقدمة، بما في ذلك أنظمة ليزر Nd:YAG عالية الأداء. تم تصميم حلولنا من أجل الموثوقية والنتائج المتفوقة، مما يمكّن عيادات التجميل الطبية وصالونات التجميل الفاخرة من تعزيز عروض خدماتها ونتائج المرضى.
اكتشف كيف يمكن لخبرتنا أن تفيد ممارستك. اتصل بأخصائيينا اليوم للحصول على استشارة شخصية.

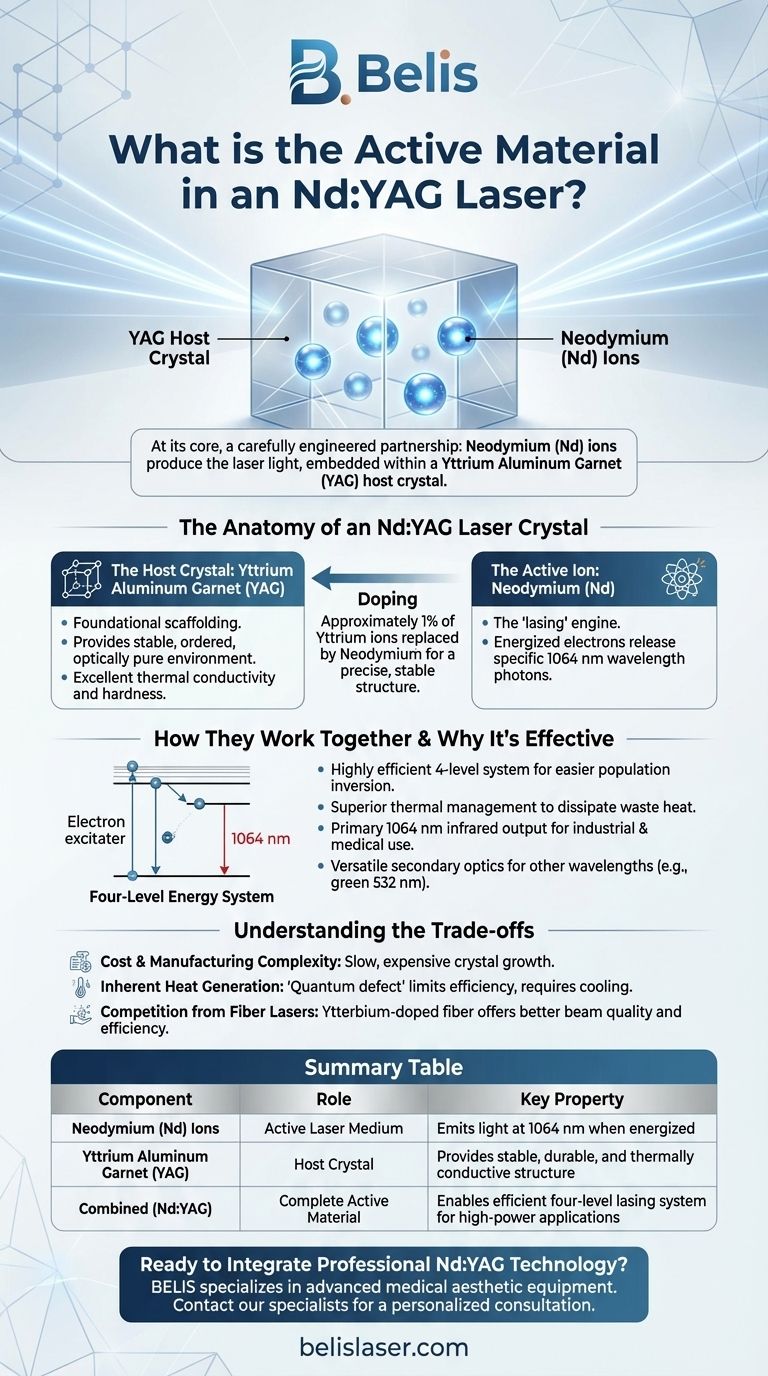

دليل مرئي
